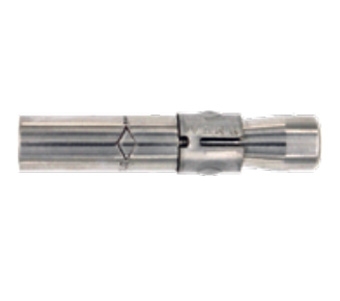

10 Stk. Bolzenanker Edelstahl A4 B-IG 10 x 60mmB-IG-A4 10/60-10

Lieferzeit: Artikel lagernd, 2-3 Tage

€ 24,90

inkl. 20 % MwSt. zzgl. Versandkosten

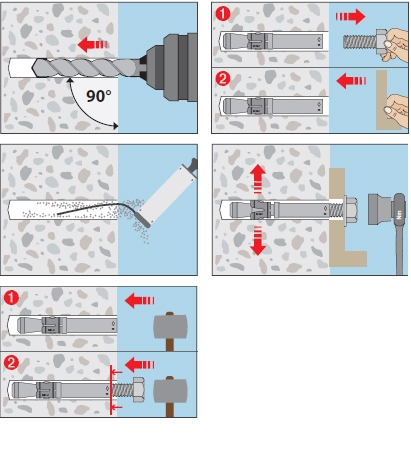

Der Bolzenanker B-IG in Edelstahl A4 ist die Innengewindeversion des ETA zugelassenen Bolzenankers B. Er kann in ein normales, nicht hinterschnittenes Bohrloch ohne Setzwerkzeug gesetzt werden und ist universell mit verschiedenen Schraubentypen und Schraubenlängen verwendbar.

Die Verspreizung des Dübels erfolgt durch Anziehen der Schraube.

Die Befestigung kann problemlos wieder gelöst werden.

Die Rand- und Achsabstände sind geringer als bei Einschlagankern.

Anwendungsbeispiele:
Für mittelschwere Befestigungen, wo ein Innengewinde erforderlich ist und/ oder die Achs- und Randabstände kleiner sein müssen als bei Einschlagankern.
z.B.: Abhängungen, Stahlprofile, Lüfftungssysteme, Ankerschienen.

  Dübelllänge:
  60mm
  Gewinde:   M10 x 20mm
  Bohrlochdurchmesser:   12mm
  Bohrlochtiefe:   75mm
  Setztiefe:   71mm
  Drehmoment beim Verankern:   30 [Nm]
  Empfohlene Zuglast C 20/25:   7,5 [kN]
  Empfohlene Querlast C 20/25:   4,1 [kN]
  Empfohlenes Biegemoment:   28,0 [Nm]
  Charakteristischer Achsabstand s :
  156mm
  Charakteristischer Randabstand c:
  78mm
  Minimaler Achsabstand s min:
  75mm
  Minimaler Randabstand : c min
  90mm
  Mindestbauteildicke: h
  110mm


Diesen Artikel haben wir am 28.03.2017 in unseren Katalog aufgenommen.
