5 Stk. Ankerstange VMZ mit Innengewinde M16
Art.Nr.: VMZ-IG 120M16-5

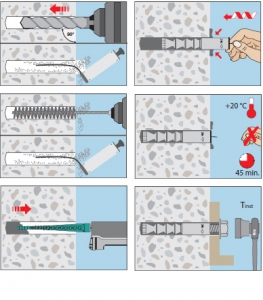

Die Ankerstange VMZ mit Innengewinde in Stahl verzinkt mit konischen Spreizelementen wird in Kombination mit einem 2-Komponenten-Verbundmörtel VMZ in Beton oder Vollstein gesetzt. Diese Kombination ermöglicht es, hohe Lasten bei geringen Rand- und Achsabständen im Baustoff zu fixieren. Damit vereint die Ankerstange die Vorteile von Verbund- und Spreizdübeln in einem zugelassenen Befestigungssystem für gerissenen und ungerissenen Beton. Mit dem Verbundmörtel VMZ von MKT ergibt sich ein Injektionssytem (VMZ-IG) mit ETA-Zulassung.
Anwendungsbeispiele:

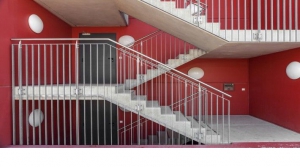

Verankerung schwerer Lasten im gerissenen und ungerissenen Beton mit handelsüblichen Schrauben oder Gewindestangen: Stahlkonstruktionen, Konsolen, Geländer, Pfosten, Stützen, Leitern, Tore.
Vorteile:
- Geringe Betonbauteildicken
- Unverminderte Tragfähigkeit im nassen und im wassergefülltem Bohrloch
- Zugelassene Verarbeitung ab -5° C Untergrundtemperatur
- Oberflächenbündig, Anbauteil demontierbar
- Abgedichtetes Bohrloch
- Brandschutzgeprüft
| Ankerlänge: | 120mm |
| Gewinde: | M16 x 32mm |
| Bohrlochdurchmesser: | 22mm |
| Bohrlochtiefe: | 120mm |
| Setztiefe: | 120mm |
| Verankerungstiefe (hef): | 115mm |
| Minimale Bauteildicke: | 160mm |
| Zulässige Zuglast gerissener Beton C 20/25: | 20,2 [kN] |
| Zulässige Zuglast ungerissener Beton C 20/25: | 24,8 [kN] |
| Zulässige Querlast C 20/25: | 14,9 [kN] |
| Zulässiges Biegemoment: | 121,1 [Nm] |
| Charakteristischer Achsabstand s : | 345mm |
| Charakteristischer Randabstand c: | 172,5mm |
| Minimaler Achsabstand s min: | 80mm |
| Minimaler Randabstand : c min | 80mm |
Preis:
€ 69,90
inkl. 20 % MwSt. zzgl. Versandkosten
