Art.Nr.: FBN II 12/120-2

fischer Bolzenanker FBN II 12/120 mit großer Scheibe

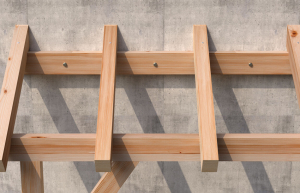

• Die große Unterlegscheibe erhöht die Auflagefläche. Ideal für die Befestigung von Holzkonstruktionen.
• Vormontierte Unterlegscheibe spart Zeit bei Montage.
• Mit der Standardverankerungstiefe erreicht der FBN II höchste Tragfähigkeit. Das bedeutet: weniger Befestigungspunkte und kleinere Ankerplatten.
• Wird die reduzierte Verankerungstiefe genutzt, verringert das die Bohrlochtiefe und vereinfacht die Montage.
• Mit dem langen Gewinde werden Bauteiltoleranzen ausgeglichen. Zudem ist der FBN II für Abstandsmontagen geeignet. Dies erhöht die Flexibilität.
• Sichere Funktion und einfache Montage.
• Zwei Verankerungstiefen für mehr Flexibilität in der Anwendung.
• Aus galvanisch verzinktem Stahl
• Zugelassen für ungerissenen Beton C20/25 bis C50/60
• Zulassung: ETA-07/0211 und DoP No. 0192

Anwendungen:
Stahlkonstruktionen, Geländer, Konsolen, Leitern, Kabeltrassen, Maschinen, Treppen, Tore, Fassaden, Holzkonstruktionen

Montage:

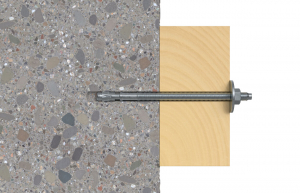

- Der FBN II ist geeignet für die Vor- und Durchsteckmontage.
- Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen
  gegen die Bohrlochwand.
- Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.
- Der Bolzenanker FBN II kann mit zwei Verankerungstiefen gesetzt werden.



Bohrernenndurchmesser	d0	12 [mm]
Min. Bohrlochtiefe bei Durchsteckmontage	h2	205 [mm]
Dübellänge	l	214 [mm]
Verankerungstiefe (reduziert)	hef, red.	50 [mm]
Verankerungstiefe (standard)	hef, stand.	70 [mm]
U-Scheibe (Außendurchmesser x Dicke)		44 x 4,0 [mm]
Gewinde	Ø x Länge	M 12 x 165 [mm]
Max. Nutzlänge hef,standard/hef,reduziert	tfix	120/135 [mm]




Preis:

€ 7,90

inkl. 20 % MwSt. zzgl. Versandkosten
