2 Stk. Innengewindeanker V-IG mit Innengewinde M10 in Edelstahl A4
Art.Nr.: V-IG-A4 M10-2
MKT Innengewindeanker V-IG M10 - Edelstahl A4
Der Verbundanker V-IG / V-IG A4 ist die Innengewindeversion des Verbundanker V. Das System besteht aus einer Glaspatrone, gefüllt mit Kunstharz, Härter und Quarzzuschlagstoffen, sowie der Innengewindehülse V-IG / V-IG A4. Die in der Patrone enthaltenen Komponenten werden beim Eintreiben der Ankerstange zu einem schnell aushärtenden Kunstharzmörtel vermischt. Dieses seit Jahrzehnten bewährte Ankersystem ist spreizdruckfrei und ermöglicht deshalb die Befestigung schwerer Lasten auch bei kleinen Rand- und Achsabständen. Das Bohrloch wird durch den Kunstharzmörtel abgedichtet.

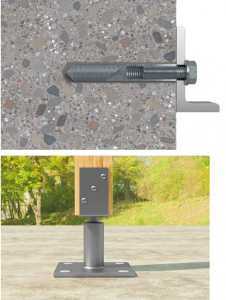

Anwendungsbeispiele:
Verankerung schwerer Lasten in Beton mit handelsüblichen Schrauben oder Gewindestangen: Stahlkonstruktionen, Konsolen, Fuß- und Kopfplatten, Pfosten, Stützen, Leitern, Tore, Lärmschutzwände

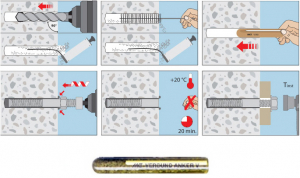

Montage:
- Mit Kunstharz-Mörtelpatrone V-P 14. Siehe im Shop unter der Kategorie Schwerlastbefestigungen > Mörtelpatronen
- Mit Verbund-/ Injektionsmörtel. Siehe im Shop unter der Kategorie Verbund-/ Injektionsmörtel
| Aussen-Ø x Dübellänge | 14 x 90mm |
| Bohrloch Ø x Tiefe (d0 x h1) | 16 x 90mm |
| Verankerungstiefe | 90mm |
| Gewinde | M10 x 30mm |
| Mindestbauteildicke (hmin) | 160mm |
| Durchgangsloch im Anbauteil (df) | 12mm |
| Drehmoment beim Verankern (Tinst): | 20 [Nm] |
| Empfohlene Zuglast | 13,2 [kN] |
| Empfohlene Querlast | 9,3 [kN] |
| Empfohlenes Biegemoment | 24,1 [Nm] |
Preis:
€ 17,90
inkl. 20 % MwSt. zzgl. Versandkosten
