2 Stk. Ankerstangen VMZ in Edelstahl A4-A 50 M8-30/95
Art.Nr.: VMZ-A4 M8 30/95-2
Die Ankerstange VMZ-A in Edelstahl A4 mit konischen Spreizelementen wird in Kombination mit dem Verbundmörtel VMZ speziell im Außenbereich in Beton oder Vollstein gesetzt.
Diese Kombination ermöglicht es, hohe Lasten bei geringen Rand- und Achsabständen sicher zu montieren. Mit dem Verbundmörtel VMZ von MKT ergibt sich ein Injektionssytem (VMZ-A) mit ETA-Zulassung. Damit vereint es die Vorteile von Verbund- und Spreizdübeln in einem zugelassenen Befestigungssystem für gerissenen und ungerissenen Beton.
Vorteile:
- Europäische Technische Bewertung im gerissenen und und ungerissenen Beton
- Sehr hohe Lasten bei geringen Verankerungstiefen und Bauteildicken
- Größtmögliche Wirtschaftlichkeit der Befestigung durch kleine Dübel mit geringem Bohraufwand
- Unverminderte Tragfähigkeit im nassen und ab Bohrlochdurchmesser do=14 mm im wassergefüllten Bohrloch
- Zugelassen für die Verwendung unter seismischen Einwirkungen der Leistungskategorie C1 und C2 (M10–M24)
- Für höhere Lasten unter seismischer Einwirkung kann mit Hilfe der Verfüllscheibe VS der Ringspalt zwischen Ankerstange und Anbauteil verfüllt werden
- Brandprüfbericht für alle Abmessungen
- Brandprüfbericht nach der ZTV-Tunnel-Brandkurve für Ankerstangen VMZ-A M10 HCR–VMZ-A M24 HCR
- Für Vorsteckmontage und Durchsteckmontage (M10 – M24) geeignet
- Die große Vielfalt an Ankerstangen verschiedener Durchmesser, Verankerungstiefen und Klemmstärken deckt nahezu alle Anforderungen ab
- Ankerstangen VMZ-A 75 M12 für die Durchsteckmontage (z. B.GEL 14) optimiert, da nur kleiner Bohrdurchmesser von 12mm notwendig
- Styrolfreier 2-Komponentenmörtel auf Vinylesterbasis für zugelassene Verarbeitung ab -5° C Untergrundtemperatur
- Styrolfreier Injektionsmörtel VMZ 345 express für schnelle Aushärtung
- Angebrochene Kartuschen können mit einem neuen Statikmischer weiter verwendet werden
- Bohrlocherstellung mit Hammerbohrer, Diamantbohrer oder Saugbohrer

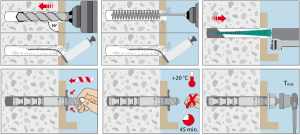

Anwendungsbeispiele/ Montage:

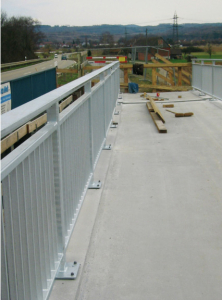

Verankerung schwerer Lasten im gerissenen und ungerissenen Beton: Stahlkonstruktionen, Konsolen, Geländer, Fassadenkonstruktion, Kabeltrassen, Brückengeländerbefestigungen nach Richtzeichnung GEL 14 (VMZ-A 75 M12-40/135 A4).
Wir empfehlen die Montage mit den Injektionmörtel VMZ vorzunehmen. Siehe im Shop unter der Kategorie Verbund-/ Injektionsmörtel.
| Ankerlänge: | 95mm |
| Gewinde: | M8 x 31mm |
| Bohrlochdurchmesser: | 10mm |
| Bohrlochtiefe: | 55mm |
| Setztiefe: | 52mm |
| Verankerungstiefe (hef): | 50mm |
| Maximale Klemmstärke: | 30mm |
| Zulässige Zuglast gerissener Beton C 20/25: | 6,1 [kN] |
| Zulässige Zuglast ungerissener Beton C 20/25: | 8,5 [kN] |
| Zulässige Querlast C 20/25: | 8,6 [kN] |
| Zulässiges Biegemoment: | 17,1 [Nm] |
| Charakteristischer Achsabstand s : | 150mm |
| Charakteristischer Randabstand c: | 75mm |
| Minimale Bauteildicke: | 80mm |
| Minimaler Achsabstand s min: | 40mm |
| Minimaler Randabstand : c min | 40mm |
Preis:
€ 11,90
inkl. 20 % MwSt. zzgl. Versandkosten
