10 Stk. Ankerstange VMZ Edelstahl A4 mit Innengewinde 70 M10
Art.Nr.: VMZ-IG A4 70M10-10
Die Ankerstange VMZ mit Innengewinde in Edelstahl A4 mit konischen Spreizelementen wird in Kombination mit dem Verbundmörtel VMZ in Beton oder Vollstein gesetzt. Diese Kombination ermöglicht es, hohe Lasten bei geringen Rand- und Achsabständen im Baustoff zu fixieren.
Damit vereint die Ankerstange die Vorteile von Verbund- und Spreizdübeln in einem zugelassenen Befestigungssystem für gerissenen und ungerissenen Beton. Mit dem Verbundmörtel VMZ von MKT ergibt sich ein Injektionssytem (VMZ-IG) mit ETA-Zulassung.
Anwendungsbeispiele:

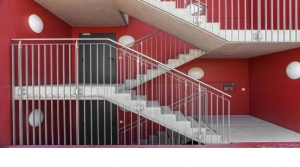

Verankerung schwerer Lasten im gerissenen und ungerissenen Beton mit handelsüblichen Schrauben oder Gewindestangen: Stahlkonstruktionen, Konsolen, Geländer, Pfosten, Stützen, Leitern, Tore.

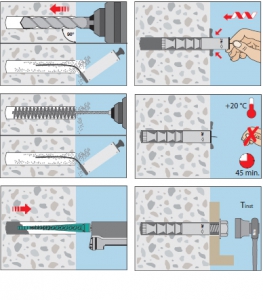

Wir empfehlen die Montage mit den Injektionmörtel VMZ vorzunehmen. Siehe im Shop unter der Kategorie Verbund-/ Injektionsmörtel.
Vorteile:
- Geringe Betonbauteildicken
- Unverminderte Tragfähigkeit im nassen und im wassergefülltem Bohrloch
- Zugelassene Verarbeitung ab -5° C Untergrundtemperatur
- Oberflächenbündig, Anbauteil demontierbar
- Abgedichtetes Bohrloch
- Brandschutzgeprüft
- ETA-Zulassung
| Ankerlänge: | 74mm |
| Gewinde: | M10 x 20mm |
| Bohrlochdurchmesser: | 14mm |
| Bohrlochtiefe: | 85mm |
| Setzstiefe: | 74mm |
| Verankerungstiefe (hef): | 70mm |
| Mindestbauteildicke: | 110mm |
| Zulässige Zuglast gerissener Beton C 20/25: | 10,00 [kN] |
| Zulässige Zuglast ungerissener Beton C 20/25: | 14,1 [kN] |
| Zulässige Querlast C 20/25: | 9,1 [kN] |
| Zulässiges Biegemoment: | 24,0 [Nm] |
| Charakteristischer Achsabstand s : | 240mm |
| Charakteristischer Randabstand c: | 120mm |
| Minimaler Achsabstand s min: | 40mm |
| Minimaler Randabstand : c min | 50mm |
Preis:
€ 79,00
inkl. 20 % MwSt. zzgl. Versandkosten
