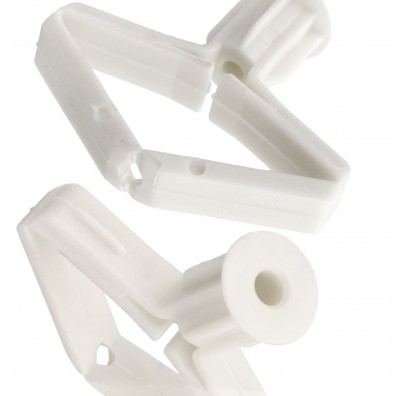

10 Stk. Spreizdübel/ Hohlraumdübel 10mm m. SchraubeRSD1010S
Spreizdübel für Plattenstärken von 5 - 10mm.
auf Lager, Lieferzeit 1-3 Tage
€ 5,48
inkl. 20 % MwSt. zzgl. Versandkosten
Sie sind Gewerbe- oder Industriekunde? Wir erstellen ein günstiges Angebot für Sie. Schreiben Sie uns eine Mail: office@duebel-shop.at
Der Universal-Hohlraumdübel ist ein Spezialdübel, der dort eingesetzt wird, wo ein normaler Spreizdübel nichts mehr ausrichten kann. Aufgrund des Butterfly-Effekts spreizt sich der Dübel in dem dahinter liegenden Hohlraum auf. Die Spreizflügel legen sich an der Rückwand fest und so entwickelt der Dübel seine volle Tragkraft.
Die ermittelten Auszugswerte sind mit einem Sicherheitsfaktor 3 ermittelt - sie dienen als allgemeine Empfehlung - nicht für den bauaufsichtlichen Bereich geeignet - Auszugswertangaben in KN ( 1 N entspricht ca. 0,1 Kg)
- Material: Der Dübel wird aus hochwertigem Polyamid (Nylon) hergestellt.
- Geeignet für Befestigungen an Lochziegel, Kalksandlochsteine, Gipskartonplatten, Gipsfaserplatten, Leichtbauwänden, Spanplatten sowie Hohlsteinen.
- Made in Germany
Zur Befestigung an Platten mit einer Stärke von 5-10mm.
Zur Verwendung mit Spanplattenschrauben oder Holzschrauben.
Durch Mitdrehsicherung am Kragen wird ein Durchdrehen im Bohrloch verhindert.
Bohrlochdurchmesser: 8-10mm
Dübellänge: 50mm
Schraube: 3,5 x 50mm
Klemmbereich: 5-10mm
Technische Daten (in mm): | ||||
Klemmbereich | 5-10 | 9-13 | 13-16 | 16-19 |
Duchmesser | 10 | 10 | 10 | 10 |
Länge | 50 | 55 | 55 | 60 |
Bohrloch | 8-10 | 8-10 | 8-10 | 8-10 |
Mindestbohrlochtiefe | Dübellänge + 5mm | |||
Schraubenlänge | 40mm + zu befestigendes Bauteil | |||
Schraubendurchmesser | 3,5-5,0 | 3,5-5,0 | 3,5-5,0 | 3,5-5,0 |
Empfohlende Zuglast (kN) | Vollziegel | Hochlochziegel | Kalksandlochstein | Gipskarton |
0,25 | 0,20 | 0,20 | 0,15 | |
Empfohlende Quer-/ Schräglast (kN) | 0,40 | 0,30 | 0,40 | 0,20 |
Die ermittelten Auszugswerte sind mit einem Sicherheitsfaktor 3 ermittelt - sie dienen als allgemeine Empfehlung - nicht für den bauaufsichtlichen Bereich geeignet - Auszugswertangaben in KN ( 1 N entspricht ca. 0,1 Kg)
