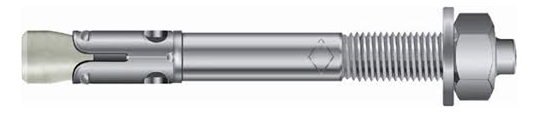

10 Stk. Bolzenanker BZ plus A4 Edelstahl M16 x 170mm
10 Stk. Bolzenanker BZ plus A4 Edelstahl M16 x 170mm
10 Stk. Bolzenanker BZ plus A4 Edelstahl M16 x 170mm

10 Stk. Bolzenanker BZ plus A4 Edelstahl M16 x 170mmMKT BZ plus A4 16-50-70/170-10

Max. Anbauteilstärke 70mm
(ETA Zulassung Option 1 für gerissenen und ungerissenen Beton)

auf Lager, Lieferzeit 1-3 Tage

€ 96,00

inkl. 20 % MwSt. zzgl. Versandkosten

Sie sind Gewerbe- oder Industriekunde? Wir erstellen ein günstiges Angebot für Sie. Schreiben Sie uns eine Mail: office@duebel-shop.at

Der Bolzenanker BZ plus in Edelstahl A4 eignet sich für Vor- und Durchsteckmontage in Beton. Er wurde in seiner Leistungs- und Einsatzfähigkeit weiter verbessert. Die neue Europäische Technische Bewertung ersetzt die bisherige Europäische Technische Zulassung. Neu sind zum einen der Nachweis der Eignung bei seismischen Einwirkungen, Kategorien C1 und C2, und zum anderen die zweite Verankerungstiefe, längere Gewinde und neue Größen.

Vorteile:

  • Bauaufsichtlich zugelassen mit einer neuen Europäischen Technischen Bewertung (Option 1)
  • Zugelassen für die Verwendung in gerissenem und ungerissenem Beton
  • Zugelassen für die Verwendung unter seismischen Einwirkungen der Kategorie C1 und C2 (M8- M20, maximale Ankerlänge 210 mm)
  • Zugelassen für die Verwendung unter Brandeinwirkung (R30-R120)
  • Geeignet für die Verwendung in druckfestem Naturstein (ohne Zulassung)
  • Zwei Verankerungstiefen für mehr Flexibilität (M8-M16, maximale Ankerlänge 210 mm)
  • Montage mit reduzierter Verankerungtiefe spart Bohraufwand und Zeit beim Setzvorgang
  • Montage mit Standardverankerungstiefe bietet höchste zulässige Lasten
  • Geringe Achs- und Randabstände, einfache und schnelle Montage
  • Geeignet für Vor-, Durchsteck- und auch Abstandsmontage
  • Geeignet für die Installation von Sprinkler-Sytemen nach den Anforderungen des VdS
  • FM-Zulassung für die Installation von Sprinkler-Systemen (M10-M16)
  • Schockzulassung des Bundesamtes für Bevölkerungsschutz, Schweiz
  • Brandgeprüft nach der RWS-Tunnel-Brandkurve


Anwendungsbeispiele:

Verankerung mittelschwerer bis schwerer Lasten im gerissenen und ungerissenen Beton: Stützen, Stahlträger, Geländerbefestigungen, Kabeltrassen, Rohrtrassen, Holzkonstruktionen, Konsolen. Befestigungen in Erdbebengebieten u.ä.


 Dübellänge:    170mm
 Gewinde:    M16 x 91
 Max.  Klemmstärke (tfix,tfixred):    50/70mm
 Bohrloch Ø x Tiefe (hnom,red):    16 x 110/90mm
 Setztiefe (hnom,red):    97/77mm
 Verankerungstiefe (hef,red):    85/65mm
 Drehmoment beim Verankern:          110 [Nm]
 Seismic C1/C2:     ü/ü

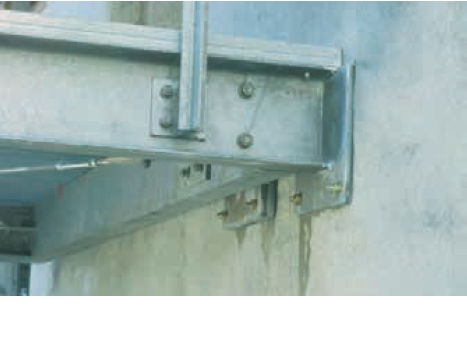

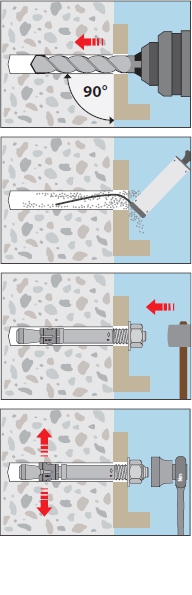

Montagebeispiele:





Diesen Artikel haben wir am 27.07.2022 in unseren Katalog aufgenommen.
